防爆配電箱與普通配電箱的區別詳解
隨著石油、化工、軍工、工程、廠礦、礦業等產業的飛速發展,防爆配電箱在生產、倉儲、救援中的使用越來越廣泛,品種越來越多。在爆炸性氣體危險場所里如何防止防爆配電箱事故性爆炸的發生已經成為十分重要的課題。由于防爆配電箱在工作時不可避免地產生電火花,它們一旦與生產或救援現場的爆炸性氣體混合物相遇,就會導致爆炸事故的發生,直接危及國家財產和公民的生命安全。因此,作為使用最廣泛的防爆設備,它的防爆技術問題早已引起了人們的普遍關注和高度重視。
防爆配電箱與普通配電箱的區別
防爆配電箱與普通配電箱的主要區別在于防爆功能、結構設計、材料選用、認證許可以及應用場景等方面。
1、生產能力要求不同:防爆配電箱生產廠家的生產設備、生產工藝和技術能力要求遠高于普通配電箱。
2、認證許可不同:防爆配電箱一般安裝在化工廠、加油站、液化氣站、加油站、加油站、天然氣站、油田、油庫、石化、噴漆、火力發電廠、煤廠、油漆間、罐車、煉油廠、焦化廠、部隊、危險氣體倉庫等場所,可燃氣體車間、船舶、油輪、軍工廠、制藥廠、醫藥化工、石油鉆井平臺、燃氣鍋爐房、炮竹生產、危險化學品倉庫、可燃氣體倉庫、重大危險源車間、食品加工倉儲、飼料加工、酒廠酒窖、碼頭港、鋼廠、化工實驗室、航天航空等,所有產品都必須通過國家防爆認證中心的檢驗并出具防爆證書,這與配電箱不同。
3、結構不同:普通配電箱的結構一般可分為箱體、防雨罩、防水條、鍍鋅隔墻、硬門鎖、安裝柱、接地螺釘、底部出線孔等;防爆配電箱結構一般可分為箱體、蓋、法蘭、密封膠條、地腳螺絲、外形孔等。防爆配電箱,對隔爆要求更高,隔爆面寬度、防爆型式等,產品密封要求更高,更高的加工精度要求。
4、材料選用不同:配電箱和防爆配電箱常用的材質是Q235或不銹鋼201、不銹鋼304、不銹鋼316,但材質差別很大,因為普通配電箱只需要防塵、防水或防腐,板材的厚度一般采用0.5mm、0.8mm、1.0mm、1.2mm、1.5mm等,防爆配電箱需要滿足防爆功能,并能承受爆炸產生的沖擊力,選用的板材一般比較厚,如3mm、4mm、5mm、6mm、8mm、10mm、12mm等。
5、應用場景不同:普通配電箱一般用于民用和沒有防爆要求的場所,而防爆配電箱適用于存在爆炸性氣體或粉塵環境的工業場所。
6、價格不同:防爆配電箱的價格通常比普通配電箱貴得多。

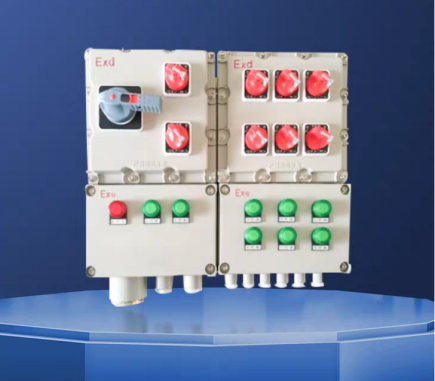

一通防爆——防爆照明(動力)配電箱
防爆動力配電箱的特點:
1、防爆配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型,表面高壓靜電噴塑,配不銹鋼外露緊固件,產品外形美觀。
2、防爆配電箱設計精良,安全易用。
3、防爆照明配電箱采用復合型,模塊結構,各回路可根據需要自由組裝,一般開關箱采用隔爆型結構,母線箱及出線箱采用增安型結構。
4、可根據客戶要求特制
5、適用于照明和動力線路,具有分?jǐn)?、過載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可。
6、符合GB3836-2000,IEC60079標準要求。爆炸性氣體環境危險場所:1區、2區;可燃性氣體、蒸氣級別:ⅡA、ⅡB;溫度組別:T1~T4;可燃性粉塵環境20區、21區、22區;戶內、戶外(IP54)。
安裝維護注意事項
1、防爆配電箱中的導線進線口和出線口應設在箱體的下底面,盡量不要設在箱體的上頂面,側面,后面或箱門處;進線和出線應加護套分路成束并做防水彎;導線束不得與箱體進、出口直接接觸;進入開關箱的電源線,嚴禁用插銷連接;移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
2、防爆配電箱內的連接線采用絕緣導線,接頭不松動,不得有外露帶電部分;配電箱、開關箱內的工作零線應通過接線端子板連接,與保護零線接線端子板分設;配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零,保護零線應通過接線端子板連接。
3、防爆配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中,不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所;配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道,不得堆放任何妨礙操作、維修的物品,不得有雜草、灌木等。
4、防爆配電箱應采用鐵板、鋁殼、不銹鋼板或優質絕緣材料制作,鋁板厚度應達到國標要求的4個厚;配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上,然后整體緊固在配電箱箱體內;金屬板與配電箱箱體應作電氣連接。
5、防爆配電箱與防爆照明配電箱宜分別設置,如合置在同一配電箱內,應分路設置。
6、施工現場的配電系統實行分級配電,應設總配電箱(或配電室),總配電箱以下設置分配電箱,分配電箱以下設置開關箱,開關箱以下是用電設備。
7、配電箱、開關箱應裝設牢固、端正,移動式配電箱、開關箱應裝設在堅固的支架上,固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m,小于1.5m;移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m,小于1.5m;所有的配電箱、開關箱必須防雨、防塵。
8、總配電箱應設在靠近電源的地區;分配電箱應裝設在用電設備或負荷相對集中的地區;分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電,開關箱與其控制的固定式用電設備的水平距離不宜超過3m。
9、安裝、維修前要先斷電,不得帶電安裝。
10、緊固螺栓齊全且擰緊,確保密封的有效性。
11、彈簧墊圈齊全。密封襯墊完好。進、出線電纜穿過膠密封圈,須用墊圈及壓緊螺母壓緊,保證密封及電纜不得松動,一個孔密封一根線纜。
