在爆炸性危險環境中工業電視系統的安裝施工除了要遵守通用工業電視系統相關的國家標準和規范以外，還要遵照有關的爆炸性危險環境電氣攝像機的安裝標準與規范，在二者出現矛盾之處應以爆炸性危險環境電氣攝像機安裝標準執行。



一、線路設計



同軸電纜被廣泛應用于音視頻或射頻的傳輸，傳輸阻抗一般為75_，已經成為視頻的標準阻抗。因為同軸電纜可靠的物理特性，能夠提供優良的音視頻表現。信號的頻率、分辨率以及電纜的有效傳輸距離在音視頻系統中起了決定作用。



采用75-7的同軸電纜傳送視頻圖像，在圖像的實時性、清晰度、亮度、色飽和度等指標上，可以滿足要求。同時又節省了投資，便于系統的安裝與維護。由此，我們給出以下系統布線設計方案：



1、 前端所有監控點的視頻信號采用-7型75Ω同軸電纜傳輸，所有視頻線纜集中在一個線槽內，集中引至監控中心 。



2、 前端所有防爆解碼控制器的RS485通信信號采用2×1.5mm2屏蔽雙絞電纜傳輸，并采取有效的防雷措施。RS485通信電纜采用總線結構，可以與視頻線纜集中在一個線槽內，集中引至監控中心。



3、 前端所有防爆解碼控制器采用AC220V供電，供電電源取自現場，采用鍍鋅鋼管配合防爆撓性管保護。



4、 攝像機的DC12V供電和鏡頭的控制取自防爆解碼控制器，引出線纜用防爆撓性管加以保護。



5、 防爆云臺的控制電纜自防爆解碼控制器引出，引出線纜用防爆撓性管加以保護 。





二、安裝通用要求



1、線纜的敷設



根據規范要求和經驗，在易燃易爆環境車間的配電線路設計一般都以橋架為主，鋼管與電纜溝的敷設為輔，所有使用的電纜應使用阻燃電纜。線纜敷設的路由應盡量遠離爆炸源和爆炸性物質輸送的管道。對于爆炸性氣體環境中應考察易燃易爆氣體的比重，如果危險氣體的比重比空氣輕，線纜應盡量敷設在下面（沿墻或地埋）；而對于危險氣體比空氣重的環境，線纜應盡量敷設在上面（沿墻或架空）。正常情況下，在±0.00m平面，先由室外橋架引入，進入室內后至攝像機附近沿墻或柱引下至電纜溝（敷設完畢后封死，以防進水和白蟻侵害），然后穿管沿地面敷設至攝像機旁，再用防爆撓性管接入到防爆攝像機。對于高出±0.00m的平面上，電氣線路基本上都是由橋架架空引入，然后由橋架穿管架空敷設至防爆攝像機旁，再用防爆撓性管接入防爆攝像機。敷設電氣線路的溝、橋架或鋼管所穿過的不同區域之間墻或樓板處的空洞應采用非燃性材料（如100#水泥砂漿）嚴密堵塞。電纜線路不應有接頭，穿線鋼管應采用壁厚不小于2．5毫米的鍍鋅水煤氣管。管道連接處需套絲連接，32mm以下管徑 至少需要套接5扣，32mm以上管徑至少需要套接6扣（絲扣有效長度不得小于8毫米），并用防松螺帽固定擰緊，在螺紋部分涂以不干性防銹油，嚴禁纏麻及涂 油漆。管道中間連接處還需要使用電氣連接線，確保管道電氣貫通。



2、專用防爆工具



通常由鋼鐵材料制成的釬、鎬、錘、鉗、扳手、吊具等工具與攝像機在激烈動作或失手跌落時發生的摩擦、撞擊火花時隱蔽的點火源，因此在危險環境中安裝攝像機需要使用不發生摩擦及撞擊火花，甚至不產生熾熱高溫表面，由特殊材料制成的專用防爆工具。鋼鐵材料的硬度時隨含碳量的增加而提高的，而鋼鐵材料中的碳時產生摩擦火花的根源。防爆工具采用銅合金，在強度和硬度都較低的純銅中添加鈹、 鋁、鈦、鎳、鎂等熔煉成銅基合金，強度和硬度得到提高，由于不含碳摩擦或撞擊時不會產生火花；銅合金的強度、硬度及導熱性都比鋼鐵材料好，局部摩擦點會發 生塑性變形而避免摩擦能量集中在個別接觸點上，并且能將摩擦產生的熱量迅速分散到基體而減少摩擦撞擊點出現熾熱高溫的危險。當前工業上已由鉸青銅、鋁青銅、J892銅合金等多種銅基合金成功地應用在防爆工具中。 防爆工具一般分為防爆手工具、防爆氣動和液動工具以及專用工具等，包括各種扳手、鉗子、錘鑿、刀具等。

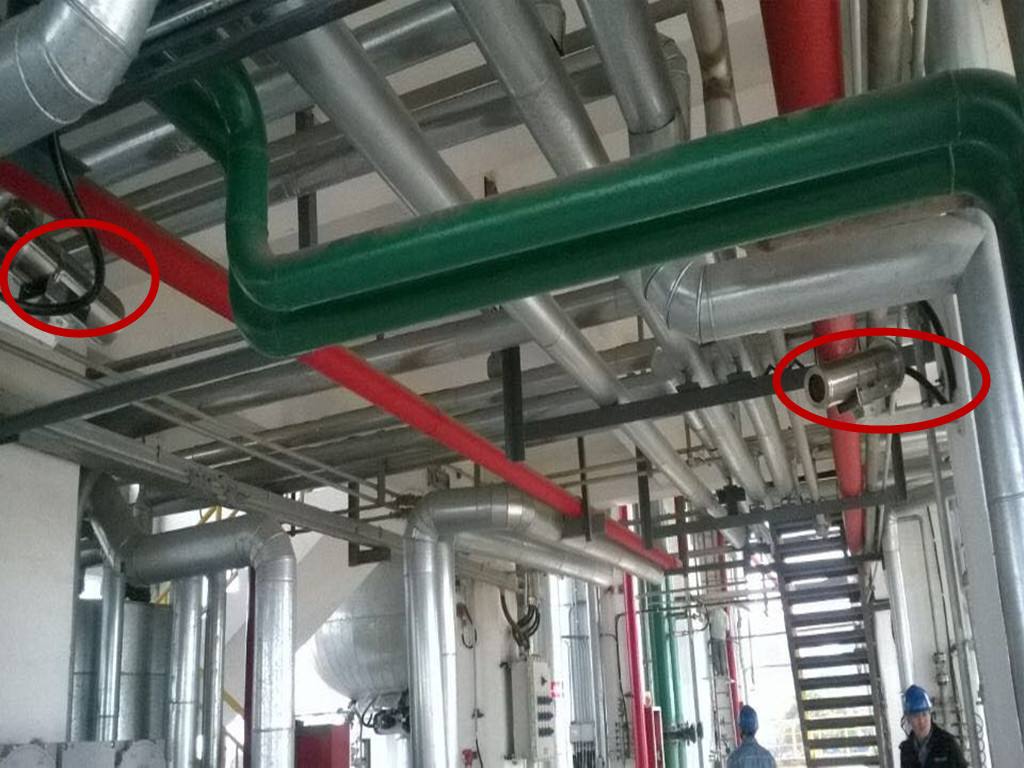

3、攝像機的安裝



防爆攝像機的自身重量和載重一般都較大，在實際安裝時首先要選擇穩定、堅固的安裝面和足以承載攝像機總成的支撐攝像機。攝像機的所有電氣連接接頭都應該處于防爆攝像機腔體或防爆型防爆接線箱腔體內部，攝像機之間的連接使用防爆撓性管，防爆密封引線管應使用防爆攝像機隨機提供的產品或選擇符合現場環境防爆等級的產品，根據危險區域的不同對于引線管穿入電纜后應加膠泥密封。如果攝像機具有轉動或移動功能，引入攝像機的電纜和撓性管應該留有足夠的余量，避免引攝像機轉動拉斷撓性管接口及電纜，使裸線暴露在危險環境之中。



4、接地



·系統的接地，宜采用一點接地方式。接地母線應采用銅質線。接地線不得形成封閉回路，不得與強電的電網零線短接或混接；



·系統采用專用接地裝置時，其接地電阻不得大于4Ω；采用綜合接地網時，其接地電阻不得大于1Ω；·架空電纜吊線的兩端和架空電纜線路中的金屬管道應接地；·在0區至1區、1區至2區過渡應用中，在進入另一危險區域之前必須做接地；地線不能小于6mm2；·攝像機與接入攝像機前的防爆接線盒間用防爆撓性管連接，分別重復接地并保證電氣貫通。



5、防雷



在危險環境中的是攝像機主要是前端攝像機，而且有的是安裝在室外。對于危險環境中攝像機防雷主要是指前端防爆攝像機的防雷。對于處于非危險區域的控制攝像機按照應用電視系統控制機房的防雷方法執行。在中華人民共和國國家標準《建筑物防雷設計規范》GB 50057-94中的第二章有關于“凡制造、使用或貯存炸藥、火藥、起爆藥、火工品等大量爆炸物質的建筑物，因電火花而引起爆炸，會造成巨大破壞和人身傷亡者；具有0 區或1區爆炸危險環境的建筑物；具有1區爆炸危險環境的建筑物，因電火花而引起爆炸，會造成巨大破壞和人身傷亡者。”等情況的列為第一類防雷建筑。室外監控點安裝應按照國家標準安裝防直擊雷攝像機（接閃器）。同時需要注意對感應雷的防護。建筑物內的攝像機、管道、構架、電纜金屬外皮、鋼屋架、鋼窗等較大金屬物和突出屋面的放散管、風管等金屬物，均應接到防雷電感應的接地裝置上。金屬屋面周邊每隔18－24m應采用引下線接地一次。·現場澆制的或由預制構件組成的鋼筋混凝士屋面，其鋼筋宜綁扎或焊接成閉合回路，并應每隔18－24m采用引下線接地一次。平行敷設的管道、構架和電纜金屬外皮等長金屬物，其凈距小于 100mm時應采用金屬線跨接，跨接點的間距不應大于30m；交叉凈距小于100mm時，其交叉處亦應跨接。當長金屬物的彎頭、閥門、法蘭盤等連接處的過渡電阻大于0.03Ω時，接處應用金屬線跨接。對有不少于5根螺栓連接的法蘭盤，在非腐蝕環境下，可不跨接。防雷電感應的接地裝置應和電氣攝像機接地裝置共用，其工頻接地電阻不應大于10Ω。屋內接地干線與防雷電感應接地裝置的連接，不應少于兩處。前端攝像機同樣需要在電源引入的總配電箱處安裝設過電壓保護器，同時視頻信號是輸出、控制通訊信號的接口都要安裝適當?shù)姆览灼骷右员Ｗo。
